Montaje
en placa. Modelos 17-12 y 17-25. Tamaños
CETOP 3 NG 6 y CETOP 5 NG 10.
Las
válvulas se encuentran diseñadas
de tal manera, que su cuerpo admite pasajes
de generosas dimensiones, al mismo tiempo
que provee al vástago distribuidor
de seis apoyos. La cualidad enunciada en último
término, permite la utilización
de vástagos completamente balanceados,
libres del peligro de trabas hidráulicas
y oscilaciones radiales. Estas características
dan como resultado un producto que maneja
un caudal relativamente grande de altas presiones,
con bajas pérdidas de cargas, logrando
una conmutación suave, con pocas fugas
internas y admitiendo mayor presión
de retorno.
-
Las variaciones de mando disponibles son:
- Dos posiciones con retorno a resorte.
- Dos posiciones retenidas.
- Tres posiciones centradas por resorte.
- Tres posiciones retenidas, que se combinan
con once tipos de vástagos.
- Dos tamaños: CETOP 3 NG 6 y CETOP
5 NG 10.
- Palanca en tres posiciones a 90° una
con respecto a la otra
- Posibilidad de montaje en módulo
combinado con una amplia gama de válvulas
reguladoras de presión y caudal.
- Montaje en placa: Placa de montaje según
ISO 4401 medida 03 y ISO 4401 medida 05,
- placas simples y múltiples con conexiones
en serie (tandem) o paralelo, con distintas
posibilidades de salidas y roscas de conexiones.
- Aptas para operar con caudales de hasta
40-80 l/min y presiones de hasta 320/250 Kg/cm²
respectivamente según el fluido y el
vástago.

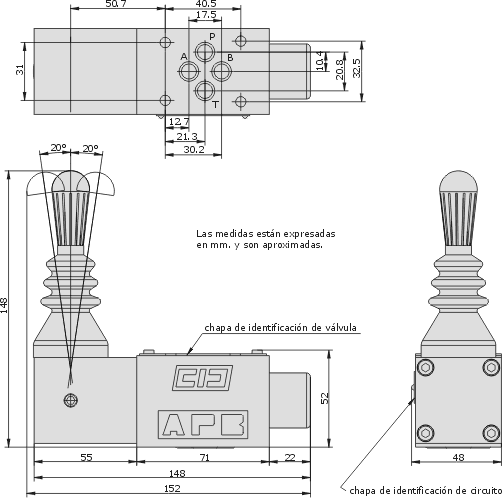

HM-17-12-#-#-P
ESQUEMA
HIDRÁULICO
PESO:
1
Kg.
FIJACIÓN:
4
Tornillos Métricos Ø
5x50. Agujeros de comunicación
A, B, P, T, Ø 8.
