Montaje
en línea y en placa. Modelos 32, 75
y 125. Tamaños 3/8", 3/4"
NPT y 1" 1/4 BSPT.
Las válvulas de retención comandadas
son bloqueadas hidráulicamente, realizadas
en dos versiones: conexión roscada
para montaje en línea sobre la cañería
hidráulica y montaje sobre placa según
normas CETOP. Las mismas incorporan a una
válvula de retención unidireccional
la posibilidad, mediante un pilotaje externo,
de desbloquearla y permitir el pasaje libre
mientras exista dicho piloto. En condición
de reposo, el flotante de retención
se encuentra cerrado, mediante un resorte
de fuerza constante, enviando presión
al pilotaje. Este acciona sobre el flotante
de retención permitiendo el pasaje
libre.Se fabrica con dos tipos de flotante
de retención: simple y con descompresión
para el primer ejemplo. La presión
del pilotaje debe ser del 40% de la presión
bloqueada. Para el caso del flotante con descompresión
esta presión de pilotaje no debe ser
inferior al 10% de la presión bloqueada.
- Bloqueo del flujo de aceite en un sentido.
- Permite el retorno en el mismo sentido,
actuando el piloto hidráulico.
- Montaje en línea, tres tamaños:
RHC-L-32-#-#
con rosca de 3/8" NPT
RHC-L-75-#-#
con rosca de 3/4" NPT
RHC-L-125-#-#
con rosca de 1"1/4 BSPT

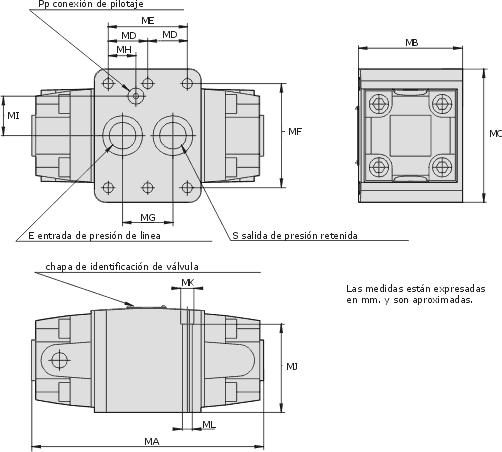

- Montaje sobre placa, tres tamaños:
RHC-P-32-#-#
con placas de montaje:
PM-RHC-P-32-32-T
PM-RHC-P-32-50-T
RHC-P-75-#-#
con placas de montaje:
PM-RHC-P-75-75-T
PM-RHC-P-75-100-T
RHC-P-125-#-#
con placas de montaje:
PM-RHC-P-125-125-T
PM-RHC-P-125-150-T
- Tres presiones de apertura en pasaje libre,
para cada modelo de válvula.
- Aptas para operar con caudales de hasta
46, 114 y 265 l/min. Presiones de hasta 285
Kg/cm² según el modelo.
