  Pressure regulation valves
  Single and double module assembly. Models: 12 and 25. Sizes: CETOP 3 NG 6 and CETOP 5 NG 10.


There are two sizes for double-state-modular-assembly pressure regulating valves: RP-M-12-#-V## (CETOP 3 NG 6) and RP-M-25-#-V## (CETOP 5 NG 10).
These valves are used to protect hydraulic bombs and circuits from excessive service pressure. Their balanced-piston-kind construction guarantees a minimum pressure variation between the opening and closure of the value at which they are regulated.



- - Each size is available in three single versions and three double ones:
Single: P Line with return to T line (VP)
A Line with return to T line (VA)
B Line with return to T line (VB)
Double: AP Line with return to T line (VAP)
BP Line with return to T line (VBP)
AB Line with return to T line (VAB)
- Capable of functioning with a 320 Kg/cm² maximum pressure and a 40-80 l/min maximum flow volume according to the size.
- Two kinds of coils may be assembled on all sizes and models, with regulation field specified on charts.

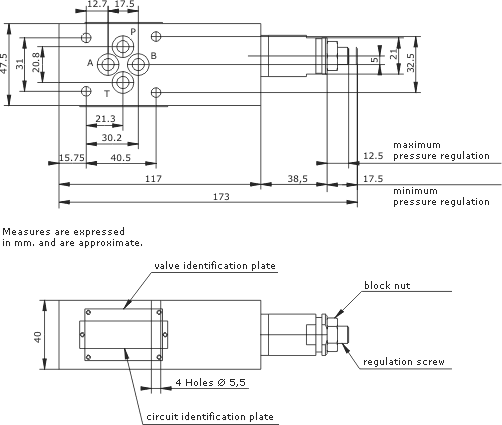

  RP-M-12-#-V# (Single)


HYDRAULIC SCHEME
FIXING HOLE: Ø 5,5
  Communication holes A, B, P, T, Ø 8.
BOARD ASSEMBLY: CETOP 3 / NG 6
  PM-SH-12-#-#
PM-M-SH-12-#V-#
CODIFICATION

MODEL
WEIGHT (Kg)
A, B, P AND T CONNECTIONS

PRESSURE
RANGE (Kg/cm²)

FLOW VOLUME (l/min)
RP-M-12-B-V#
0,750
Ø 8
10 - 80
40
RP-M-12-F-V#
15 - 210

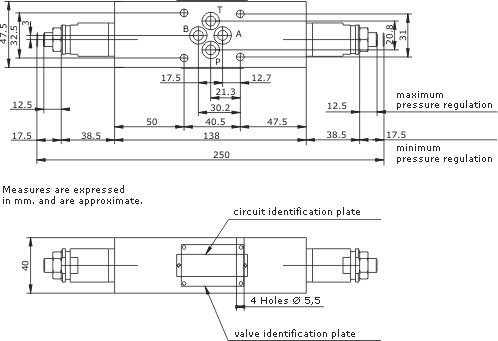

  RP-M-12-#-V## (Double)


HYDRAULIC SCHEME
FIXING HOLE: Ø 5,5
  Communication holes A, B, P, T, Ø 8.
BOARD ASSEMBLY: CETOP 3 / NG 6
  PM-SH-12-#-#
PM-M-SH-12-#V-#
CODIFICATION

MODEL
WEIGHT (Kg)
A, B, P AND T CONNECTIONS

PRESSURE
RANGE (Kg/cm²)

FLOW VOLUME (l/min)
RP-M-12-B-V##
1
Ø 8
10 - 80
40
RP-M-12-F-V##
15 - 210




Volver arriba

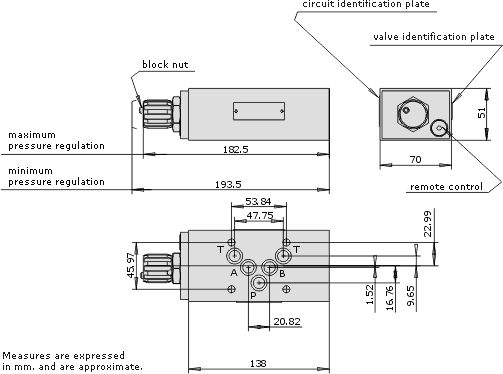

  RP-M-25-#-V# (Single)


HYDRAULIC SCHEME
FIXING (SEE SLUT CHART)
  Communication holes A, B, P, T, Ø 11.
BOARD ASSEMBLY: CETOP 5 / NG 10
  PM-SH-25-#-T
PM-SH-25-#-L
PM-M-SH-25-#V-#
CODIFICATION

MODEL
WEIGHT (Kg)
A, B, P AND T CONNECTIONS

PRESSURE
RANGE (Kg/cm²)

FLOW VOLUME (l/min)
RP-M-25-B-V#
3,3
Ø 11
10 - 80
80
RP-M-25-F-V#
15 - 210

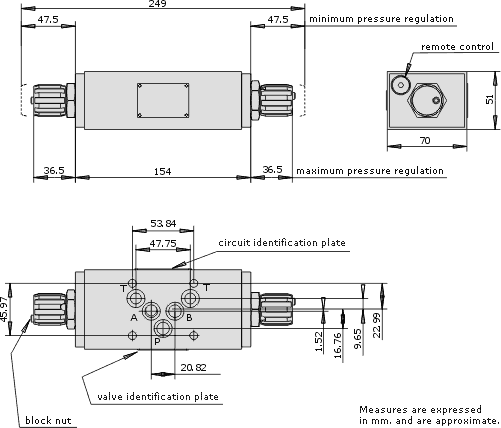

  RP-M-25-#-V## (Double)


HYDRAULIC SCHEME
FIXING (SEE SLUT CHART)
  Communication holes A, B, P, T, Ø 11.
BOARD ASSEMBLY: CETOP 5 / NG 10
  PM-SH-25-#-T
PM-SH-25-#-L
PM-M-SH-25-#V-#
CODIFICATION

MODEL
WEIGHT (Kg)
A, B, P AND T CONNECTIONS

PRESSURE
RANGE (Kg/cm²)

FLOW VOLUME (l/min)
RP-M-25-B-V##
3,75
Ø 11
10 - 80
80
RP-M-25-F-V##
15 - 210







  Volver arriba
